本實用新型公開了一種電液推桿的限位開關。 電液推桿包括油缸，限位開關包括環形板和檢測部分。 環形板套在油缸上，檢測部分用于引導環形板控制電液推桿的運動范圍。 通過本實用新型提供的電液推桿的限位開關，實現了限位開關的面對點檢測，擴大了應用范圍; 同時，避免了現有技術中由限位開關細軸彎曲引起的檢測開關正常工作的不能，從而減少了工人的維護工作量和設備損失，經濟效益為改進。

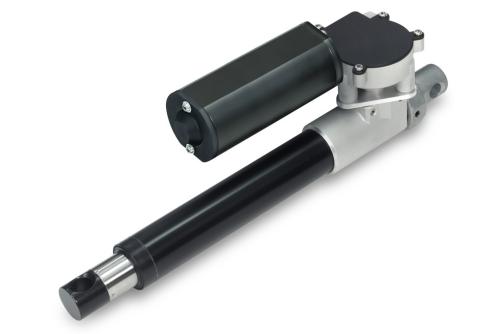

電動推桿是一種機械，電動，液壓流體驅動機器人之一，用于滑動線性往復運動所需（或往復旋轉角度）運動，它可用于任何上下，或夾緊工作的地方，并可實現集中式遠程或自動控制危險區域。已廣泛應用于冶金，礦山，電力，煤炭，機械，交通運輸，食品，化工，水泥，水利，建材，交通運輸?shù)炔块T，是一種通用動力源。
電動液壓油缸限位開關是用于限定機械裝置的運動極限位置的電氣開關�，F(xiàn)有技術的檢測裝置包括限位開關和與氣缸平行的細軸，氣缸連接到細軸上，兩個小金屬塊安裝在軸上，當軸的微動時驅動伸縮氣缸，以便驅動金屬塊的位移。檢測件安裝在所需位置，當金屬塊在氣缸內移動到驅動位置時，檢測裝置可檢測到所述或進入檢測裝置，控制電路將切斷或改變機械停止或改變操作模式，完全控制電液沖壓行程。由于電動液壓油缸在旋轉自由度的徑向方向上是不受約束的，因此當氣缸可能引起旋轉時，當力施加到轉盤或空行程氣缸時，所述電動液壓油缸使得檢測到彎曲的細軸受變形，導致限位開關不起作用。

為了解決現有技術的上述問題，本發明的目的是提供一種高可靠且易于安裝的推桿，該限位開關是電氣分離的。

為達到上述目的，本發明提供一種推桿的電限位開關，推桿包括液壓動力缸，所述限位開關包括位于所述環形板缸上的套筒和用于檢測所述環形板件的裝置控制推桿的電動檢測范圍。

與現有技術相比，本發明具有以下優點：通過將環形板構件配置在檢測到的氣缸上，實現對人臉檢測點的限位切換，擴大了應用范圍;板兩個半圓環板通過螺栓固定在氣缸上，便于拆卸安裝;避免了現有技術的限位開關軸由于精細檢測開關引起的彎曲不起作用，從而減少了維修工人的工作和設備損失，提高了經濟效益。
